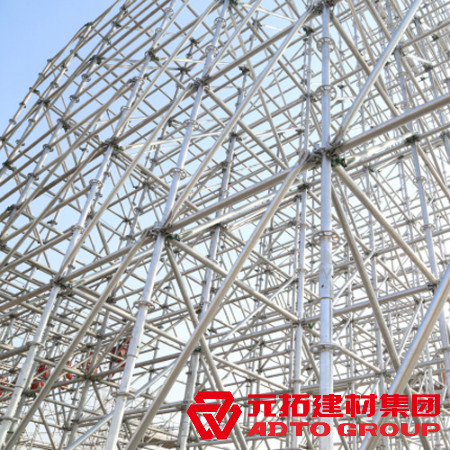

盤扣腳手架的型號，根據建筑施工承插型盤扣式鋼管支架安全技術規程JGJ231-2010，主要分為A型和B型兩類。


A型：就是市場上常說的60系列的，也就是說，立桿直徑是60mm，主要用于重型支撐，如橋梁工程中。


B型：也就是48系列的，立桿直徑48mm，主要用于房建與裝飾裝修等領域。


另外，根據盤扣式腳手架立桿連接方式，又分為外套筒連接與內連接棒連接兩種形式。


目前市場上60系列的盤扣腳手架一般采用內連接，也就是連接棒在立桿內部連接。


48系列盤扣腳手架一般是外套筒連接，也有采用內連接棒連接的，尤其在舞臺架，燈光架等領域。

盤扣式腳手架規格


盤扣腳手架主要桿件為：立桿，水平桿，斜桿，可調托構成。


盤扣式腳手架立桿


圓盤之間距離500mm，所以，立桿的規格模數為500mm，具體常用的規格有500mm，1000mm，1500mm，2000mm，2500mm，3000mm，另外還有基座200mm。


盤扣式腳手架水平桿


型號規格模數為300mm。


即300mm，600mm，900mm，1200mm，1500mm，1800mm，2400mm，3000mm。


盤扣式腳手架水平桿


注意：水平桿的公稱長度是立桿軸線間的距離，所以實際長度比公稱的長度短一個立桿的直徑。


根據工程性質不同，一般模板支撐腳手架，用量最大的是1.5m水平桿，1.2m和1.8m等，配合使用。


對于操作架來說，水平桿的長度一般選用1.8m為主，1.5m，2.4m等配合使用。


盤扣式腳手架豎向斜桿的規格


根據水平桿長度與步距(上下兩層水平桿間距)來劃分的，在工程實踐中，一般模板支撐架的水平桿步距都是1.5m，所以，模板支撐的豎向斜桿規格一般都是1.5m的高度。


如用在900mm的水平桿上的豎向斜桿就是900mmX1500mm，用在1200mm水平桿上的豎向斜桿規格就是1200mmX1500mm.以此類推……


若是操作架或是燈光架等等，承載力特別低的工程中，步距可以采用2m。相對應的豎向斜桿就采用2m的高度。不過搭設過程由于人體身高原因，可能不如1.5m步距方便。


如用在900mm的水平桿上的豎向斜桿就是900mmX2000mm，用在1200mm水平桿上的豎向斜桿規格就是1200mmX2000mm.以此類推……


在實際工程實踐中，模板支撐架用量多的豎向斜桿是1500mmX1500mm，1800mmX1500mm，普通腳手架工程中用量大的豎向斜桿是1800mmX1500mm或者是1800mmX2000mm.
